Lofts en Barracas, año 2005:

Mientras formé parte del equipo de CYARQ me tocó dibujar los detalles constructivos de un proyecto de remodelación de una antigua fábrica ubicada en el sur de la Capital Federal, que se transformaría en un conjunto de lofts, cocheras, etc, y que albergaría a la exposición de tendencias de diseño Casa FOA.
Este trabajo lo realizó el estudio CYARQ asociado al estudio del arq. Arturo Beccar Varela.

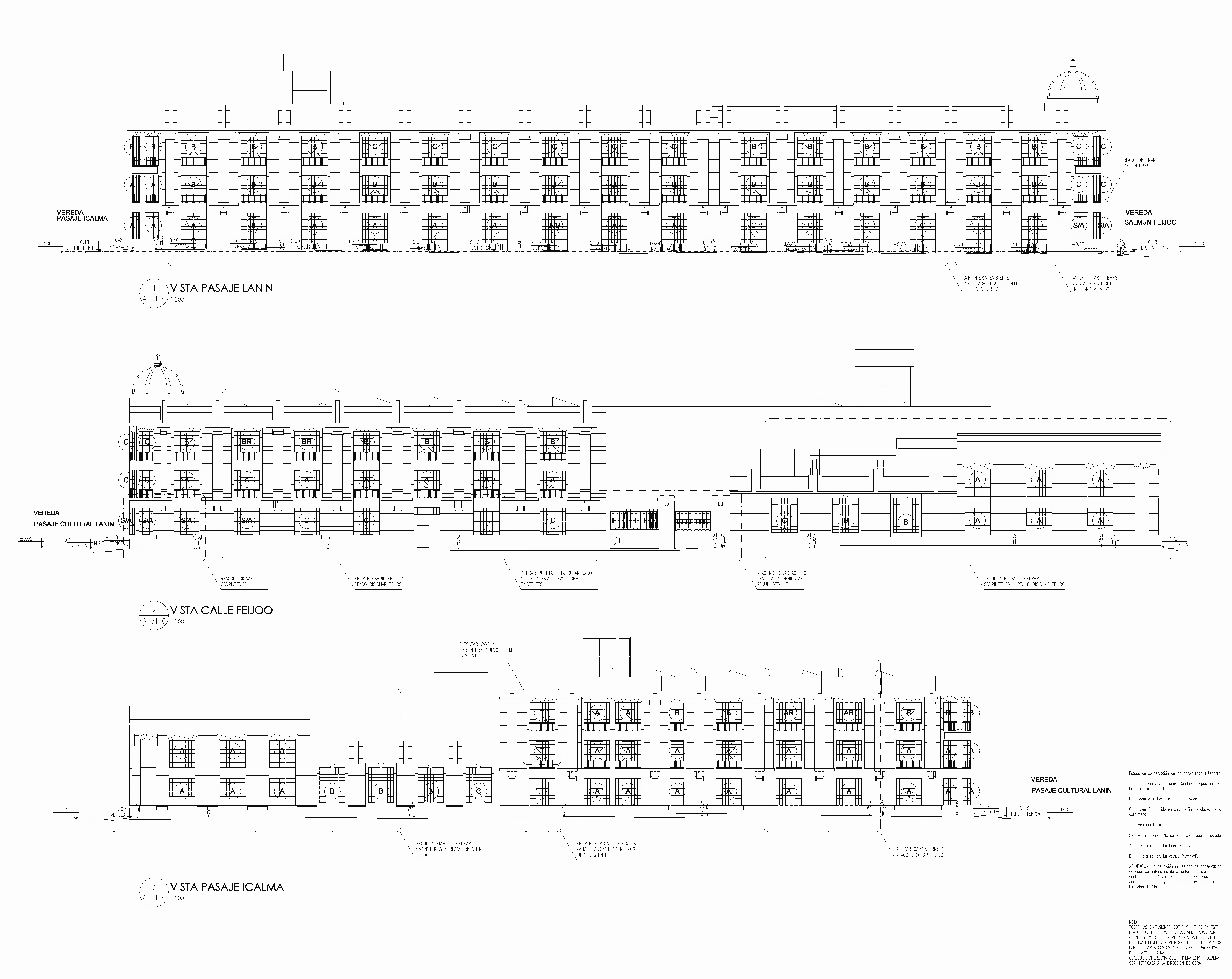

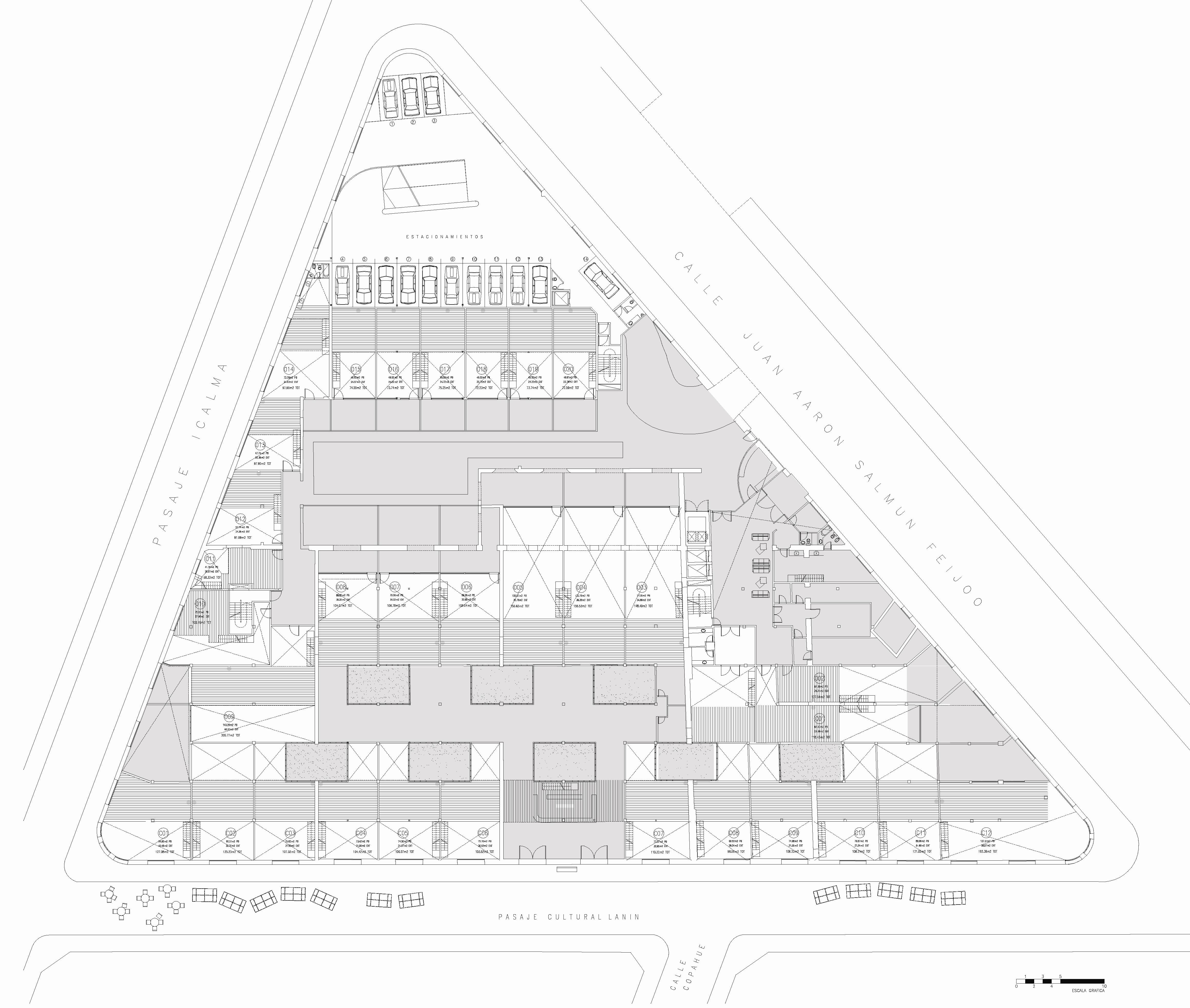

Aquí están planta y vistas:


En este caso, mi trabajo consistió en dibujar gran cantidad de detalles constructivos resueltos por el arq. Czapla, experiencia que resultó muy provechosa.

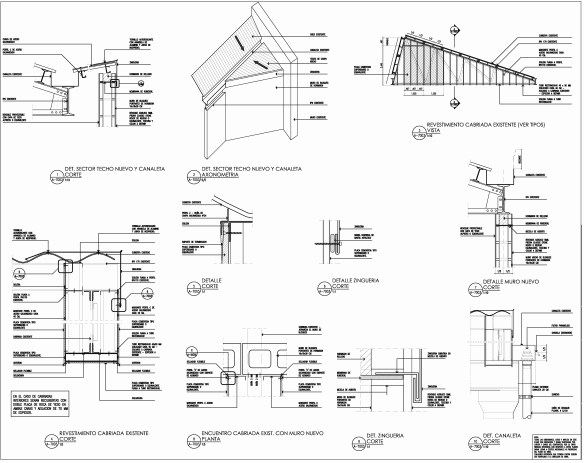

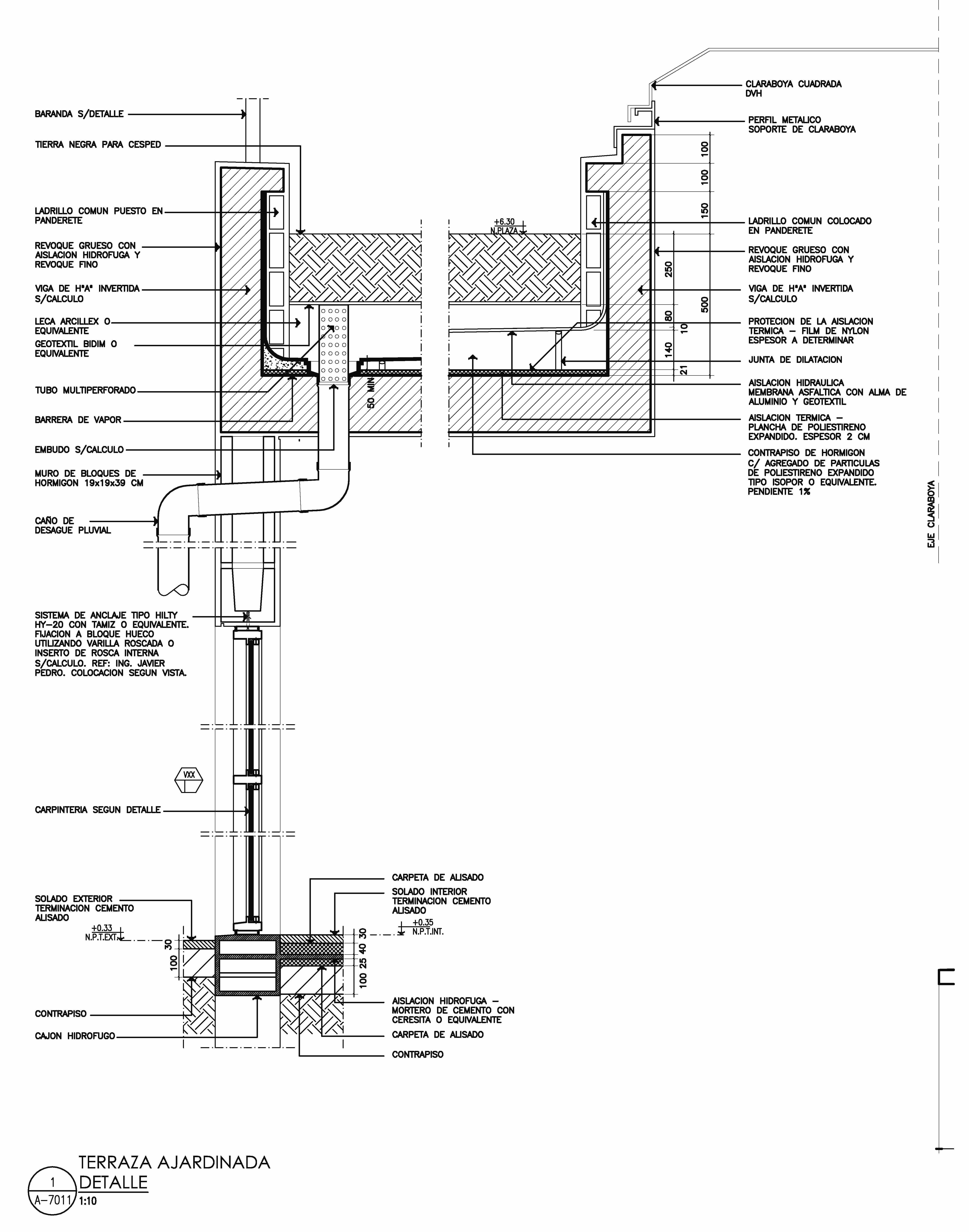

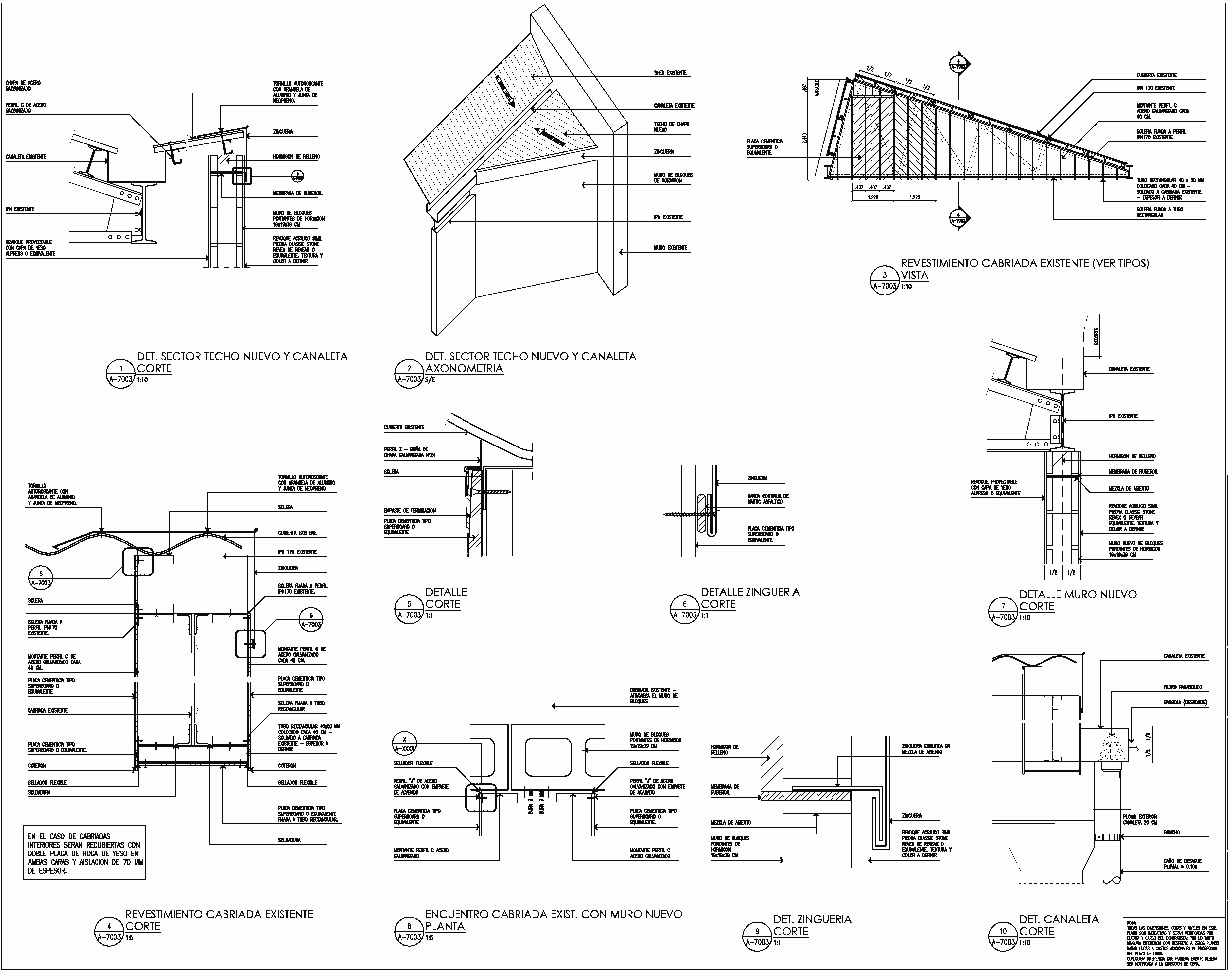

Por otro lado, gracias al arq. Fridman, (socio del arq. Beccar Varela) aprendí a realizar documentación con Autocad de alta calidad. Aquí están algunos ejemplos:

Planos de estructuras:

Trabaje en muchas oportunidades en forma esporádica en el estudio de mi padre y su socio, el ing. Raúl Curutchet, y full time durante gran parte del 2006. En este despacho de ingeniería civil mi tarea fue la de realizar planos de encofrados y armaduras para estructuras de hormigón y planos de estructuras metálicas.
Como arquitecto, la tarea de “limpiar” los planos y reducirlos a su mínima expresión, la estructura solamente, siempre fue una tarea muy interesante. Por otra parte, mi padre es una persona que respira la ingeniería estructural las 24 hs del día, y tanto trabajando en su estudio como conversando informalmente con él aprendí valiosas lecciones de diseño.

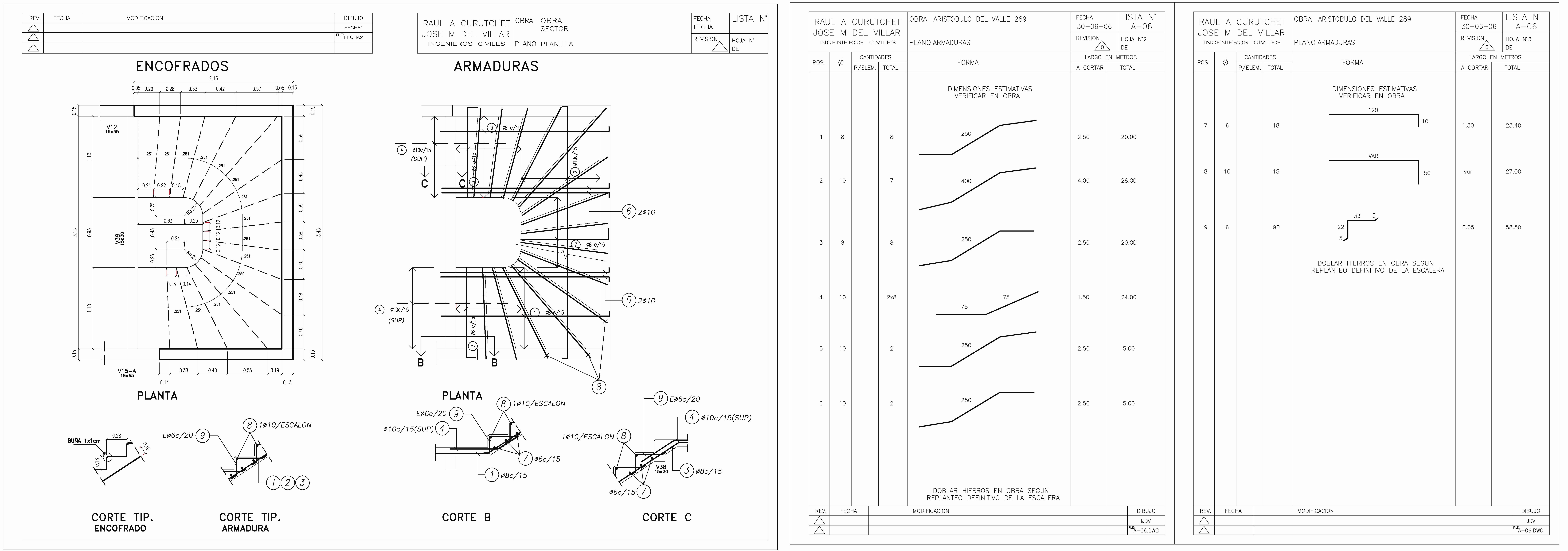

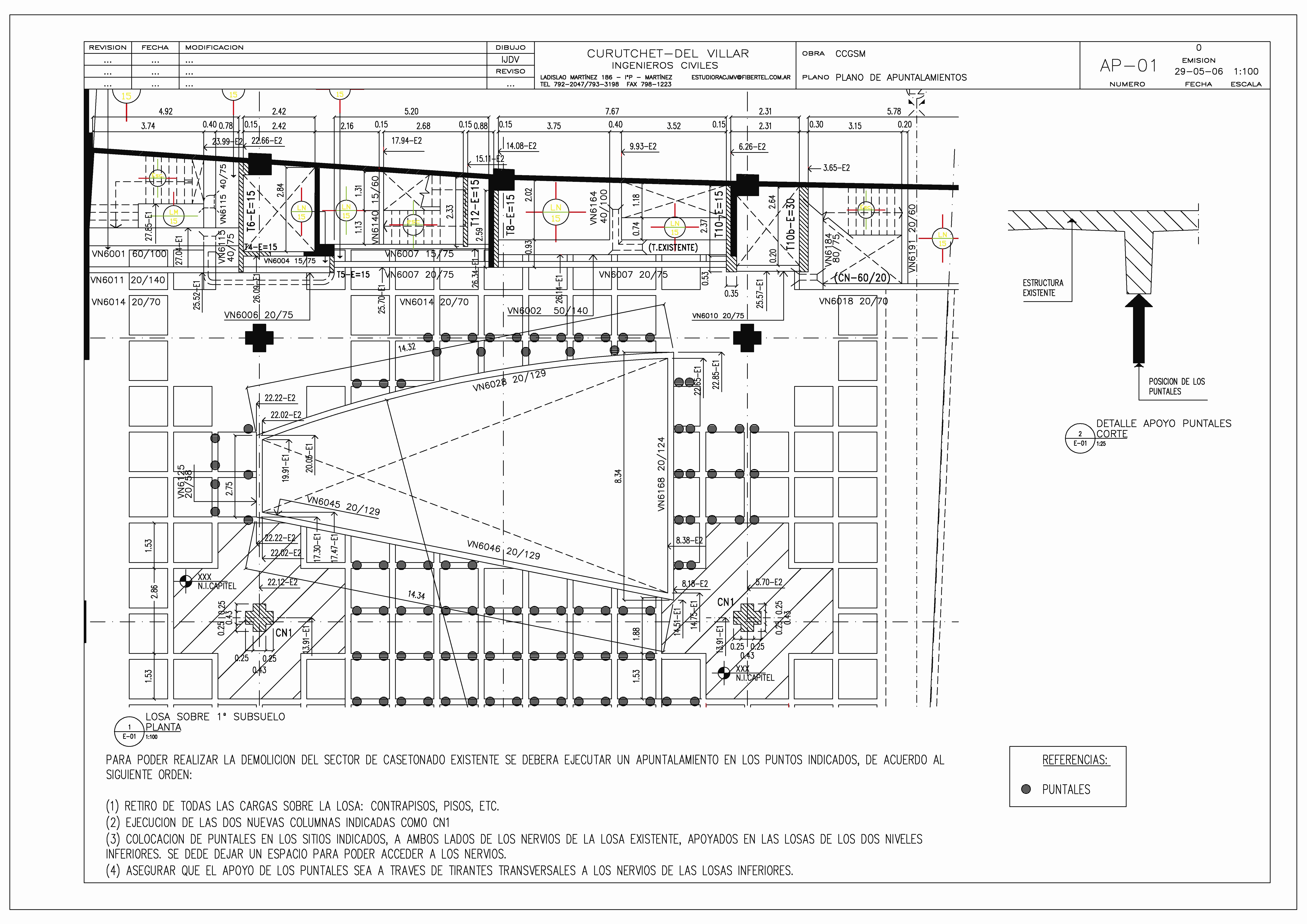

Aquí se muestran algunos ejemplos de mis trabajos allí:

Informes técnicos y rlevamientos:

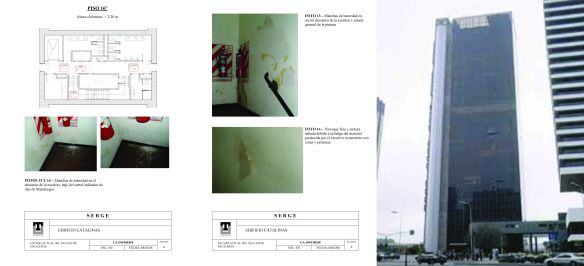

En el estudio CYARQ realicé varios relevamientos, y también un informe técnico de patologías del núcleo de ascensores de la Torre Catalinas, del estudio MSGSSS, sel que se muestra un extracto:
